JBK型框式搅拌机

框式搅拌机可视为桨式搅拌机的变形,其结构比较坚固,搅动物料量大。框式搅拌器与釜壁间隙较小, 有利于传热过程的进行!...
全国客户咨询热线

13770771253

南京博源水处理设备JBK型框式搅拌机优势 / Advantage

南京博源水处理设备JBK型框式搅拌机优势

产品特点 / Features
  • 直径较大,框桨直径一般取反应器内径的 2/3~9/10,转速 1.5~15r/min。与池壁间隙较小,有利于传热过程的进行!
  • 快速旋转时,搅拌叶片所带动的液体把静止层从反应池壁上带下来; 慢速旋转时,有刮板的搅拌器能产生良好的热传导!
  • 搅拌轴与横档、竖条之间采用装配或者焊接连接起来,当搅拌轴被减速电机驱动旋转时,带动物料实现不同高度上的水平环向流动,横档、竖条对物料形成有效分割,达到强制搅拌分散的工艺效果!
  • 叶片之间多数是螺栓连接更加方便拆装!
  • 叶轮以扁钢、角钢制造居多,采用加筋的钢板提高叶轮的强度!
JBK型框式搅拌机详情介绍 / working principle

用途:

框式搅拌机可视为桨式搅拌机的变形,其结构比较坚固,搅动物料量大。框式搅拌器与釜壁间隙较小, 有利于传热过程的进行,常用于传热、晶析操作和高粘度液体、高浓度淤浆和沉降性淤浆的搅拌,主要用于给水厂、污水处理厂投加药剂的溶解搅拌。

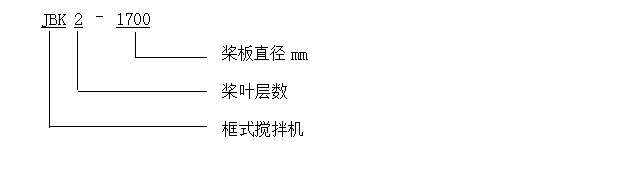

型号表示方法:


主要技术参数及安装尺寸:


型 号
池子尺寸 m 搅拌机尺寸mm 电动机功率 kw 转速 r/min
A×B H D h0 h1
JBK1-1700 2.2×2.2 3.4 1700 2600 400       8 5.2 3.9
JBK1-2875 3.25×3.25 4 2850 3500 350 0.75 0.37 0.37 5.2 3.9 3.2
JBK1-3000 3.5×3.5 3.55 3000 2200
550
0.37 0.25 0.18
3.9

2.5
1.8

JBK1-3850
4.3×4.3 4   1200
1.1

0.75

0.55
 1.5
4.7×4.7 3.4 3850 1400 3.2 2.5

框式搅拌机与搅拌轴的连接方式类似于桨式,即叶轮与搅拌轴连接的一端制成半圆状的轴环,然后两侧叶片的两个半圆环用螺栓在搅拌轴上夹紧,同时用穿轴螺栓来固定叶片与搅拌轴。

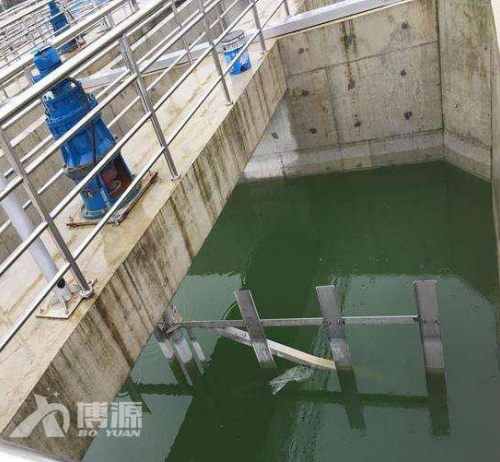

JBK 型框式搅拌机安装现场
