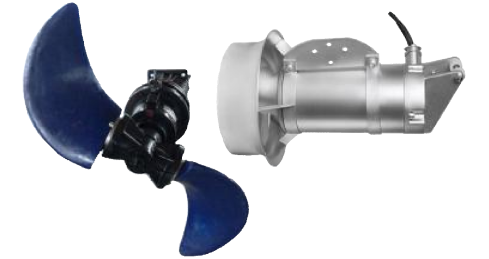

QJB型潜水搅拌机

潜水搅拌机是引进德国潜水电机密封技术研制成功的。经过多年的实践摸索，因其在形式、结构和试验方法上的创新，使得潜水搅拌机总体性能达到了国外同类产品的水平！...

在线咨询

全国客户咨询热线

13770771253

南京博源水处理设备QJB型潜水搅拌机优势 / Advantage

南京博源水处理设备QJB型潜水搅拌机优势

★ 安装方式多样化，无需排出池内污水的情况下，能快速拆装潜水搅拌机，并且安全可靠！

★ 混合系列搅拌机适用范围广，适用于污水处理厂和工业流程中搅拌含有悬浮物的液体！

★ 低速推流系列搅拌机可用于循环及硝化、脱氮和除磷阶段创建水流等。

产品特点 / Features

结构紧凑、操作维修简单、安装检修方便、使用寿命长。
叶轮具有极佳的水力设计结构，工作效率高，后掠式叶片具有自洁功能，可防杂物缠绕、堵塞。
与曝气系统混合使用可使能耗大幅度降低，充氧量明显提高，有效防止沉淀。
电机绕组绝缘等级 F 级，防护等级为 IP68，选用优质轴承和电机防凝露装置，使电机的工作更安全。
两道机械密封。

QJB型潜水搅拌机详情介绍 / working principle

产品简介：

潜水搅拌机是引进德国潜水电机密封技术研制成功的。经过多年的实践摸索，因其在形式、结构和试验方法上的创新，使得潜水搅拌机总体性能达到了国外同类产品的水平。
QJB 型潜水搅拌机可分为混合搅拌和低速推流两大系列。
混合系列搅拌机适用于污水处理厂和工业流程中搅拌含有悬浮物的液体；

低速推流系列搅拌机适用于工业和城市污水处理厂曝气池，其产生低切向流的强力水流，可用于循环及硝化、脱氮和除磷阶段创建水流等。

适用范围：

搅拌机在下列条件下应能正常连续运行：
1 上限介质温度不超过 40°C；
2 介质的 PH 值在 5~9 间；
3 液体密度不超过 1150kg/m3；
4 长期潜水运行，潜水深度一般不超过 20m。

重点注意事项：

潜水搅拌机必需完全潜入水中工作；不能在易燃易爆或有强腐蚀性液体的环境中工作；钢膨胀螺栓须按要求固定，安装完毕后，必须将电缆拉紧固定好.
潜水推流器选型时，浆叶直径超过 2M，建议使用齿轮箱减速机.
性能特点：
1 结构紧凑、操作维修简单、安装检修方便、使用寿命长；
2 叶轮具有极佳的水力设计结构，工作效率高，后掠式叶片具有自洁功能，可防杂物缠绕、堵塞；
3 与曝气系统混合使用可使能耗大幅度降低，充氧量明显提高，有效防止沉淀；
4 电机绕组绝缘等级 F 级，防护等级为 IP68，选用优质轴承和电机防凝露装置，使电机的工作更安全；
5 两道机械密封；

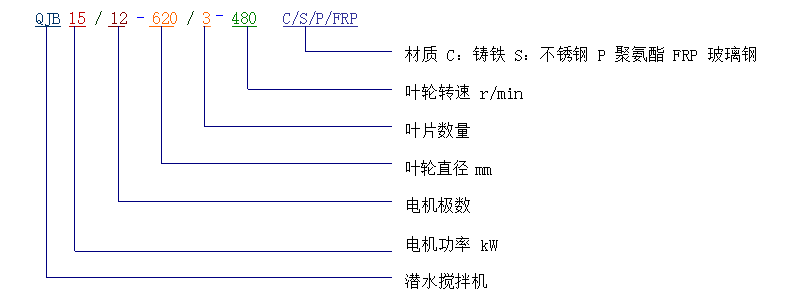

型号表示方法：

性能参数：
搅拌机在额定电压 380V，频率为 50Hz,绕组绝缘等级 F 级，防护等级 IP68，工作制式Ⅰ条件下。

类别	搅拌机型号	功率 kw	电流 A	叶轮直径 mm	叶轮转速 r/min	推力 N	重量 kg	安装系统
铸件式搅拌	QJB0.85/8-260/3-740C/S	0.85	3.2	260	740	165	60	系统Ⅰ/II
	QJB1.5/6-260/3-980C/S	1.5	4	260	980	300	60	系统Ⅰ/II
	QJB2.2/8-320/3-740C/S	2.2	5.9	320	740	400	70	系统Ⅱ
	QJB4/6-320/3-960C/S	4	10.3	320	960	610	75	系统Ⅱ
冲压式搅拌机	QJB0.37/6-220/3-980C/S	0.37	1.5	220	980	120	30	系统Ⅰ/II
	QJB0.55/6-220/3-980C/S	0.55	1.6	220	980	130	30	系统Ⅰ/II
	QJB0.85/8-260/3-740S	0.85	3.2	260	740	165	60	系统Ⅰ/II
	QJB1.5/6-260/3-980S	1.5	4	260	980	300	60	系统Ⅰ/II
	QJB1.5/8-400/3-740S	1.5	4.8	400	740	600	65	系统II
	QJB2.2/8-320/3-740S	2.2	5.9	320	740	400	70	系统II
	QJB2.5/8-400/3-740S	2.5	6.4	400	740	800	73	系统II
	QJB3/8-400/3-740S	3	10	400	740	920	75	系统II
	QJB4/6-400/3-980S	4	10.3	400	980	980	78	系统II
	QJB4/12-620/3-480S	4	14	620	480	1400	184	系统III
	QJB5/12-620/3-480S	5	18	620	480	1800	184	系统III
	QJB7.5/12-620/3-480S	7.5	27	620	480	2600	229	系统III
	QJB10/12-620/3-480S	10	30	620	480	3300	229	系统III
	QJB15/12-620/3-480S	15	40	620	480	5880	315	系统III
	QJB18.5/12-680/3-480S	18.5	64	680	480	7420	380	系统III
	QJB22/12-680/3-480S	22	65	680	480	8540	380	系统III
低速推流系列	QJB1.5/4-1100/2-85P	1.5	4	1100	85	1100	160	系统Ⅳ
	QJB1.5/4-1400/2-36P	1.5	4	1400	36	1230	170	系统Ⅳ
	QJB1.5/4-1600/2-39P	1.5	4	1600	39	1360	175	系统Ⅳ
	QJB1.5/4-1800/2-42P	1.5	4	1800	42	1480	180	系统Ⅳ
	QJB2.2/4-1100/2-85P	2.2	5.3	1100	85	1150	165	系统Ⅳ
	QJB2.2/4-1400/2-42P	2.2	5.3	1400	42	1290	175	系统Ⅳ
	QJB2.2/4-1800/2-42P	2.2	5.3	1800	42	1560	185	系统Ⅳ
	QJB3/4-1100/2-115P	3	6.8	1100	115	1400	170	系统Ⅳ
	QJB3/4-1400/2-56P	3	7.2	1400	56	1350	180	系统Ⅳ
	QJB3/4-1800/2-56P	3	7.2	1800	56	1800	190	系统Ⅳ
	QJB4/4-1400/2-56P	4	8.7	1400	56	1700	180	系统Ⅳ
	QJB4/4-1800/2-63P	4	9.2	1800	63	1800	190	系统Ⅳ
	QJB4/4-2500/2-42P	4	9.2	2500	42	2900	200	系统Ⅳ
	QJB5/4-1800/2-63P	5	11.9	1800	63	3100	210	系统Ⅳ
	QJB5/4-2200/2-42P	5	10.5	2200	42	3690	230	系统Ⅳ
	QJB5/4-2500/2-56P	5	12	2500	52	3800	240	系统Ⅳ
	QJB7.5/4-1800/2-63P	7.5	14.5	1800	63	4250	270	系统Ⅳ
	QJB7.5/4-2500/2-56P	7.5	15.2	2500	56	4900	280	系统Ⅳ

安装方式及尺寸：

潜水搅拌机可以有多种安装方式，这里提供常见通用安装方式，尺寸可见下表，我公司还可以根据用户的要求做特殊设计。

设备型号	*a/aa**	D	b	L	h1	h2	安装系统
QJB0.85/8-260/3-740C/S QJB1.5/6-260/3-980C/S	φ60□50	280	250/133	529/630	500	200	系统Ⅰ/II
QJB0.85/8-260/3-740C/S QJB1.5/6-260/3-980C/S	φ60□50	280	250/133	529/630	500	200	系统Ⅰ/II
QJB2.2/8-320/3-740C/S	□70	350	153	840	800	300	系统Ⅱ
QJB4/6-320/3-960C/S	□70	350	153	840	800	300	系统Ⅱ
QJB0.37/6-220/3-980C/S	φ48□40	245	250/128	500/550	500	200	系统Ⅰ/II
QJB0.55/6-220/3-980C/S	φ48□40	245	250/128	500/550	500	200	系统Ⅰ/II
QJB0.85/8-260/3-740S	φ60□50	280	250/133	529/630	500	200	系统Ⅰ/II
QJB1.5/6-260/3-980S	φ60□50	280	250/133	529/630	500	200	系统Ⅰ/II
QJB1.5/8-400/3-740S	□70	400	153	800	800	300	系统II
QJB2.2/8-320/3-740S	□70	350	153	840	800	300	系统II
QJB2.5/8-400/3-740S	□70	400	153	825	800	300	系统II
QJB3/8-400/3-740S	□70	400	153	825	800	300	系统II
QJB4/6-400/3-980S	□70	400	153	825	800	300	系统II
QJB4/12-620/3-480S	□100	620	160	1290	1000	500	系统III
QJB5/12-620/3-480S	□100	620	160	1290	1100	500	系统III
QJB7.5/12-620/3-480S	□100	620	160	1350	1500	500	系统III
QJB10/12-620/3-480S	□100	620	160	1350	1500	500	系统III
QJB15/12-620/3-480S	□100	620	160	1350	1500	500	系统III
QJB18.5/12-680/3-480S	□100	680	162	1480	1500	600	系统III
QJB22/12-680/3-480S	□100	680	162	1480	1500	600	系统III
QJB1.5/4-1100/2-85P	□100	1100	130	1200	800	300	系统Ⅳ
QJB1.5/4-1400/2-36P	□100	1400	130	1200	800	300	系统Ⅳ
QJB1.5/4-1600/2-39P	□100	1600	130	1200	800	300	系统Ⅳ
QJB1.5/4-1800/2-42P	□100	1800	130	1200	800	300	系统Ⅳ
QJB2.2/4-1100/2-85P	□100	1100	130	1200	800	300	系统Ⅳ
QJB2.2/4-1400/2-42P	□100	1400	130	1200	800	300	系统Ⅳ
QJB2.2/4-1800/2-42P	□100	1800	130	1200	800	300	系统Ⅳ
QJB3/4-1100/2-115P	□100	1100	130	1200	800	300	系统Ⅳ
QJB3/4-1400/2-56P	□100	1400	130	1200	800	300	系统Ⅳ
QJB3/4-1800/2-56P	□100	1800	130	1200	800	300	系统Ⅳ
QJB4/4-1400/2-56P	□100	1400	130	1200	800	300	系统Ⅳ
QJB4/4-1800/2-63P	□100	1800	130	1200	800	300	系统Ⅳ
QJB4/4-2500/2-42P	□100	2500	130	1400	900	300	系统Ⅳ
QJB5/4-1800/2-63P	□100	1800	130	1200	800	300	系统Ⅳ
QJB5/4-2200/2-42P	□100	2200	130	1400	900	300	系统Ⅳ
QJB5/4-2500/2-56P	□100	2500	130	1400	900	300	系统Ⅳ
QJB7.5/4-1800/2-63P	□100	1800	130	1200	800	300	系统Ⅳ
QJB7.5/4-2500/2-56P	□100	2500	130	1400	900	300	系统Ⅳ

安装系统(支撑架为选配):
潜水搅拌机可采用多种安装方式，下面提供了常用的几种，我公司还可以提供其它特殊安装方式，
这些安装无需排出池内污水的情况下，能快速拆装潜水搅拌机，并且安全可靠。

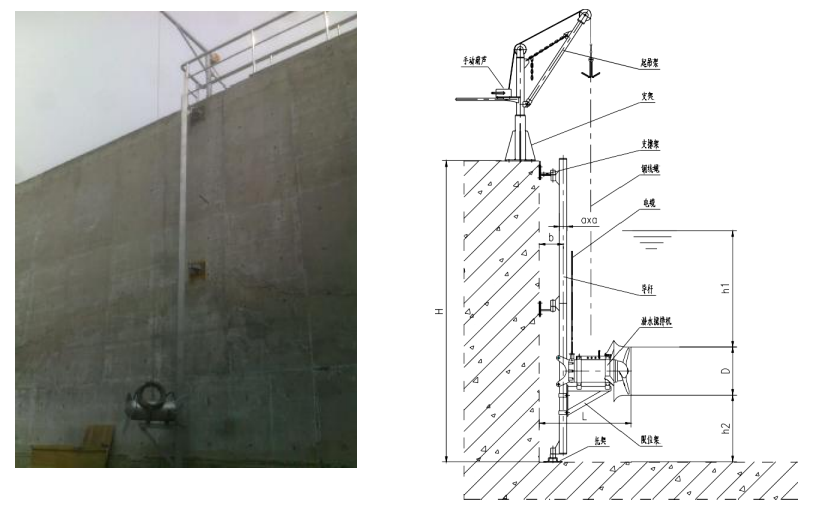

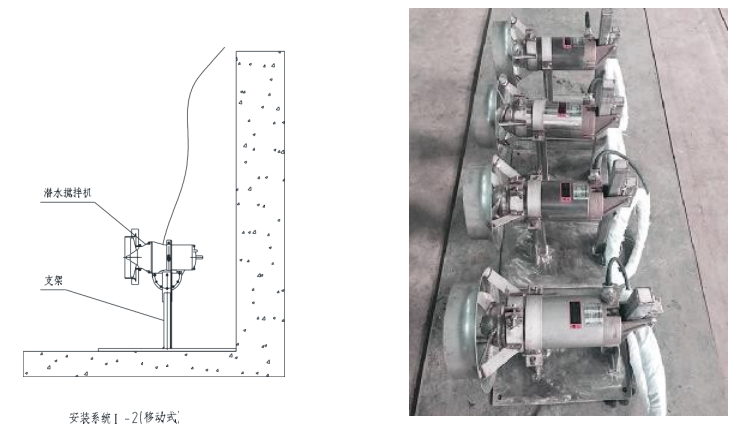

手提式安装系统现场图片

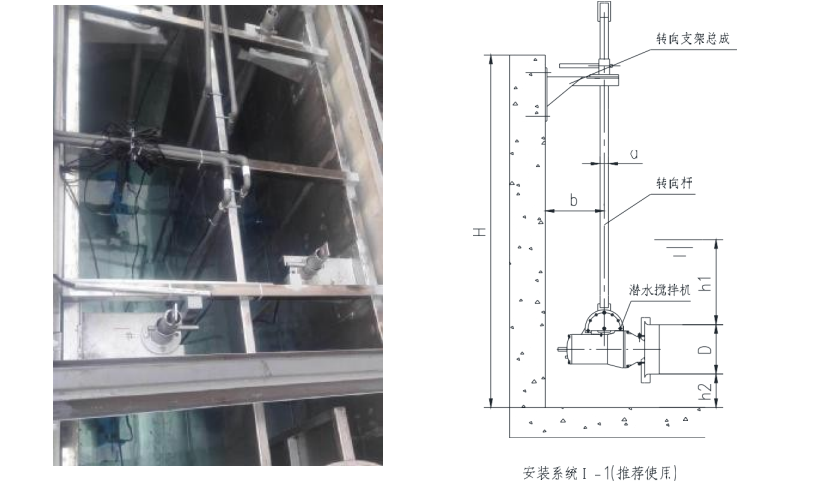

底板与池底保持平行，H〉3m 时
可以在垂直方向调整搅拌角度

不可调节转向的，导杆是直接焊接在底板上的

可以在水平方向调节 Z 轴旋转当 H>4m 时，导杆中间会多一支撑架支撑架和下托架与池壁池底的连接均为膨胀螺栓。如有预埋件，现场安装自行焊接。

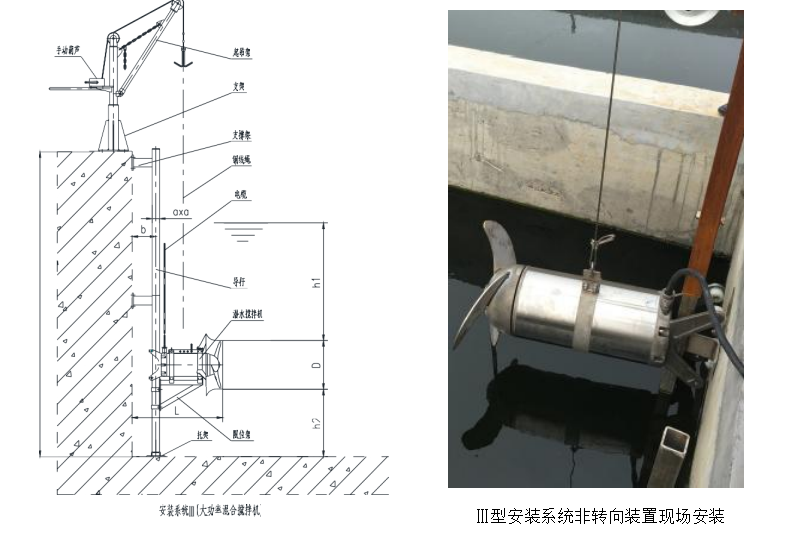

Ⅲ型安装系统非转向装置现场安装

Ⅲ型安装系统转向装置现场安装

Ⅳ型墙壁式安装系统

Ⅳ型推流器桥架式现场安装图片桥架式安装，导杆后部需要后支撑
后支撑与导杆连接是需要现场焊接

潜水搅拌机、潜水推流器区别

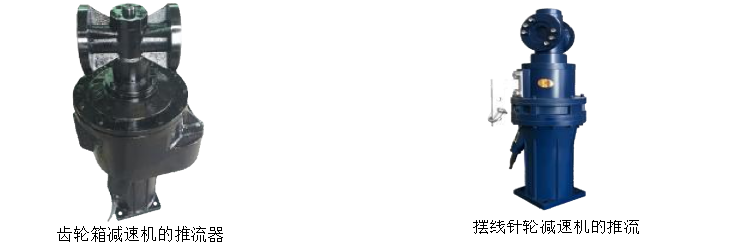

低速推流器齿轮箱与摆线减速机外观区别

选型注意事项：

潜水搅拌机的选型是一项比较复杂的工作，选型的正确与否直接影响设备的正常使用，作为选型的原则就是要让搅拌机在适合的容积里发挥充分的搅拌功能，一般可用流速来确定。根据污水处理厂不同的工艺要求，搅拌机极佳流速应保证在 0.15~0.3m/s 之间,如果低于 0.15m/s 的流速则达不到推流搅拌效果,超过0.3m/s 的流速则会影响工艺效果且造成浪费。所以在选型前首先确定潜水搅拌机运用的场所，如：污水池、污泥池、生化池；其次是介质的参数，如：悬浮物含量、粘度、温度、PH 值；还有水池的形状、水深等。
搅拌机所需的配套功率是按容积大小、搅拌液体的密度和搅拌深度而确定的，根据具体情况采用一台或多台搅拌机。

混合搅拌型

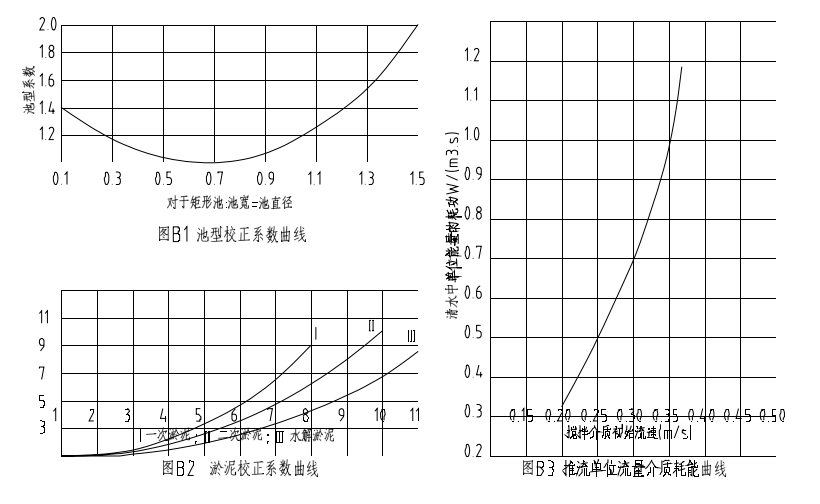

1 根据图 B1 或表 B1 确定待搅拌介质的污泥校正系数。

2 根据图 B2 或表 B2 确定搅拌池的池型校正系数。

3 按每立方米清水所需耗功 5 w，乘以污泥校正系数，再乘以池型校正系数，得出每立方米待混合搅拌介质所需耗功的实际值，再乘以待搅拌介质的体积，得出整池待混合搅拌介质所需的功率。

低速推流型

1 根据图 B1 或表 B1 确定搅拌池的池型校正系数。

2 根据图 B2 或表 B2 确定待搅拌介质的污泥校正系数。

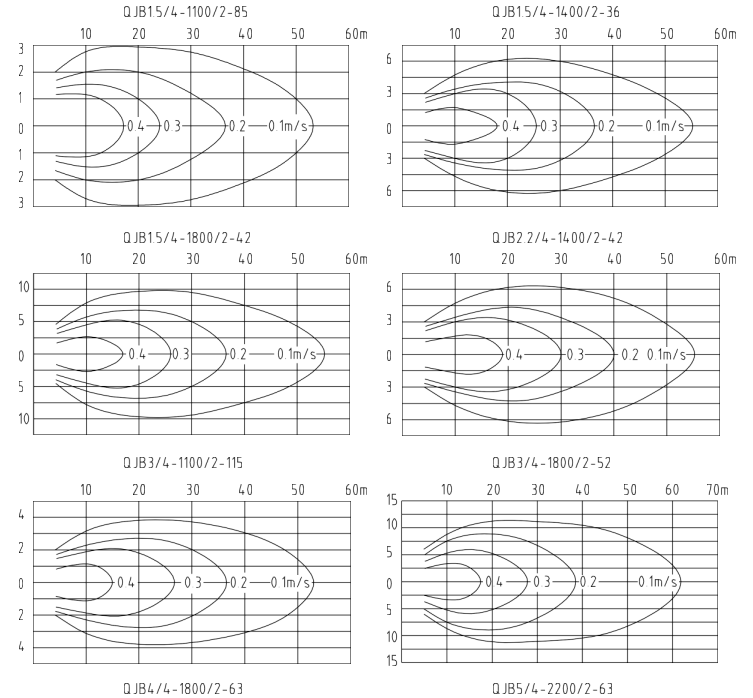

3 根据搅拌介质初始流速 y，通过图 B3 确定单位流量的耗功。

4 用搅拌介质初始流速 y 乘以叶轮旋转时所形成的截面积计算出搅拌机的流量。

5 用搅拌机的流量乘以单位流量的功耗，再乘以污泥校正系数和池型校正系数，即可得出整池介质所需的功率。

表B1 池型校正系数表

深度／直径	池型系数	深度／直径	池型系数
O.10	1.40	0.85	1.05
O.15	1.3l	O.90	1.08
O.20	1.25	O.95	1.11
O.25	1.19	1.OO	1.15
0.30	1.14	1.05	1.19
O.35	1.10	1.10	1.25
O.40	1.08	1.15	1.32
O.45	1.05	1.20	1.40
O.50	1.04	1.25	1.48
O.55	1.02	1.30	1.58
0.60	1.01	1.35	1.68
O.65	1.00	1.40	1.78
0.70	1.OO	1.45	1.89
O.75	1.01	1.50	2.OO
O.80	1.03

注：矩形池，表中直径取池宽。

表B2 污泥校正系数表

固体物含量％	一次污泥	二次污泥	水解污泥	重度 g／cm
1.00	1.00	1.OO	1.00	1.01
2.OO	1.15	1.OO	1．OO	1.02
3.OO	1.50	1.15	1．OO	1.03
4.OO	2.OO	1.50	1.20	1.04
5.00	2.60	1.90	1.50	1.05
6.OO	3.60	2.40	1.90	1.06
7.OO	5.50	3.40	2.40	1.07
8.OO	9.OO	4.80	3.30	1.08
9.OO		6.80	4.70	1.09
lO.00		10.OO	6.40	1.10
11.OO			8.40	1.11
